TurboMAX系列空氣懸浮離心鼓風機是韓國TURBOMAX株式會社研發的新一代高效率離心鼓風機。自推入市場以來，其高效、節能、低噪音、運行可靠和長期無需維修保養的特點贏得用戶的廣泛讚譽。

韓國TURBOMAX株式會社（以下簡稱TURBOMAX）始建於2001年，前身為航空機械製造企業，其TURBOMAX“渦輪機械研發中心”是韓國擁有10多年航空渦輪、引擎以及透平機械的研發與製造經驗的國家級研發中心，該中心研發的TURBOMAX成功應用於航空事業而享譽全球，先後取得了ISO9001國際品質認證、CE認證，優秀企業認證、發明認證等。

為改善人類環境，推廣節能降耗，2003 年正式將該技術應用於民用離心鼓風機的生產，針對傳統鼓風機進行了革命性的改良，產品以其極佳的運行性能和優良的節能效果在業界受到了充分的肯定。截止至2008年底，TURBOMAX空氣懸浮離心鼓風機已在韓國，日本，美國，德國，澳大利亞等12個國家成功運行，廣泛運用於汙水處理，氣力輸送，水產養殖，水泥廠，鋼鐵廠等各行各業。

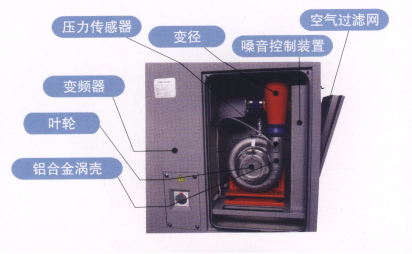

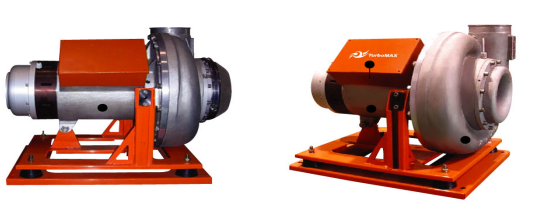

系統組成





● 電機：BLDCM

● 變頻器：KEB（德國），Magplus（韓國）

● 軸材質：鈦合金或不銹鋼

● 渦殼材質：航空鋁合金



產品特點

TurboMAX系列空氣懸浮離心鼓風機是韓國TURBOMAX公司經10多年的航空渦輪機械、引擎開發設計經驗而潛心研製的全新概念的新一代高科離心技鼓風機，其高效率、低噪音、低能耗的環保型設計，表現出非常優異的性能。由於採用了『高效空氣懸浮軸承』、『永磁無刷直流電機及變頻系統』、『航空鋁材鑄造的高精度葉輪』等這三大核心高科技，摒棄了傳統單級高速渦輪鼓風機所必需的增速齒輪、聯軸器、潤滑系統和冷卻風扇等系統，從而大大提升了產品的工藝性能以及運行可靠性。

●　節能高效

TurboMAX 空氣懸浮離心鼓風機使用了空氣懸浮軸承、直聯技術、高精度葉輪、永磁無刷直流電機，無額外的摩擦。風機根據輸出的風量（可調範圍40~100%）自動調整電機功率的消耗，保持設備運行的高效率。

●　無振動、低噪音

TurboMAX 空氣懸浮離心鼓風機空氣懸浮軸承及直聯技術，無振動產生，風機不需要配備隔音裝置；設備重量輕，不需設置特別基礎，安裝佈置簡單靈活。

由於採用了高科技的空氣懸浮軸承技術，因此完全避免了機械摩擦和振動。經過嚴格測定，證明在機器運行時距機器1米處的雜訊等級<80dB(A)。因此，選擇TURBOMAX鼓風機就意味著選擇舒適、寧靜而環保的工作環境以及靈活而簡便的安裝方式。

●　無需使用潤滑油

TurboMAX 空氣懸浮離心鼓風機空氣懸浮軸承技術，系統不需要使用潤滑油潤滑，可向電子、醫藥、食品等行業提供清潔空氣。軸承耐用溫度高達600℃，成功解決了油性軸承系統所有弊端。

●　維護保養容易

TurboMAX 空氣懸浮離心鼓風機由於採用了『空氣懸浮軸承』和『高速直聯電機』這兩大核心高科技，摒棄了傳統單級高速渦輪鼓風機所必需的增速齒輪、聯軸器、潤滑系統和冷卻風扇等系統，從而大大提升了產品的工藝性能以及運行可靠性，避免了噪音、振動以及廢棄潤滑油等對環境造成的二次污染，大大減少了設備維護工作量，節約了設備維護成本。

● DO跟蹤聯鎖控制模式

TurboMAX 空氣懸浮離心鼓風機每台可以單獨接受現場曝氣池DO（溶解氧）信號連鎖控制，也可以將多組DO信號匯總整合後控制鼓風機開啟台數及設定運行工況，再將總風量根據各曝氣池反映的DO信號進行合理分配。

● 設備占地小、安裝方便

TurboMAX 空氣懸浮離心鼓風機重量輕，尺寸小，安裝簡便。

獨創專利技術

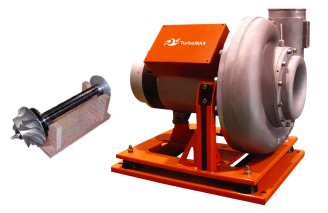

空氣懸浮軸承





空氣懸浮軸承原理是由轉軸高速運轉時在軸周圍產生空氣壓力而使軸浮揚。

啟動前轉軸和軸承之間有物理性的接觸。啟動後當電機轉數達到3000~5000rpm時，轉軸與軸承之間形成特定的空氣場使轉軸浮揚並懸浮在軸承中，軸與軸承之間不存在物理性接觸點。該項技術在美國波音飛機上正常使用超過16年。

空氣懸浮軸承技術摒棄了複雜的油性軸承潤滑、冷卻系統，同時也使軸與軸承的正常工作溫度大幅提高。超高速馬達 BLDC MOTOR

永磁無刷直流電機BLDC MOTOR（Brushless DC Motor）是伴隨著永磁材料技術、半導體技術和控制技術的發展而出現的一種新型驅動馬達。

大容量的BLDC 發動機(30～300HP)  採用世界先進的永磁無刷直流電機技術，支援高速回轉使用適當的軸承時回轉軸以 20,000~200,000 轉數可以實現高速運轉，發動機的效率可達 97% 。永磁無刷直流電機配以高性能高速即時數位控制器構成的調速裝置，系統控制簡單，高效節能，轉速平穩，噪音低，是節能型綠色環保產品。

    直流電機具有優越的性能，主要表現在調速方便（可無級調速），調速範圍寬，低速性能好（啟動轉矩大），運行平穩，噪音低，效率高。 由於直流電動機的體積小，結構簡單，  效率高、無轉子損耗，所以目前已得到廣泛的應用。其特點為： 可以無級調速，工作轉速範圍大，壽命要大大高於交流電機，而且噪音低，可滿足各種運行模式下的轉速要求。

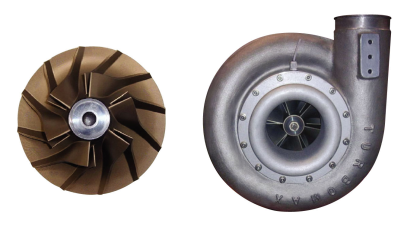

葉 輪   高強度航空鋁材AL7075

TurboMAX公司的『渦輪機械研發中心』的技術源於具有十多年航空渦輪機械、引擎及透平機械開發經驗的韓國國家級研發中心。

TurboMAX空氣懸浮離心鼓風機葉輪選用高強度航空鋁材AL7075，具有優秀的耐磨、抗變形能力，葉輪與電動機採用直聯方式連接，軸使用鈦金屬材料，葉輪效率可達98%，葉輪使用壽命達30年以上。

風機的每一款葉輪都是根據不同的工況要求進行設計，經過電腦三維類比並採用高精度的機械加工工藝產生出來的，採用變頻調節的方式而非傳統的導葉片調節方式，使鼓風機的流量調節範圍更廣。

完全無油冷卻系統



TurboMAX空氣懸浮離心鼓風機採用榮獲專利的完全無油的空氣強制冷卻以及水冷卻技術。空氣強制冷卻系統的冷卻空氣通道採用航太技術設計，並配套有電機散熱翼翅。水冷卻循環系統不需要另設冷卻風扇。該冷卻系統設計可確保鼓風機即使在炎熱的夏季仍能夠安全高效的工作。

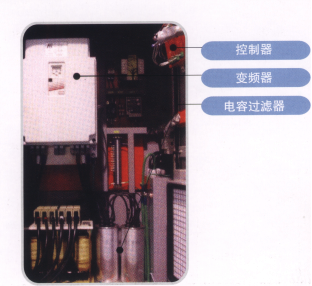

高效變頻器及控制系統

TurboMAX空氣懸浮離心鼓風機本身配備了PLC控制變頻系統，不需要單獨設立變頻櫃及操作櫃，風機房設立的主控制盤通過電腦CPU可以自動連續調整壓力、流量、控制開啟、問題報警等，實現單台、多台同時聯動自動控制作業，同時也可由遠端中央控制室控制，且集成了變頻器及16位CPU控制器，可實現風機的低電流啟動。

    每台鼓風機配有單獨的機體內就地控制面版，控制面版包括起動、停車、運行的控制及故障檢測，並能在發生故障時停止鼓風機。控制面版還具有保證鼓風機正常運行的所有功能。控制原理為失效安全操作方式，即所有控制儀錶在報警狀態下失效，控制系統的設計使鼓風機在控制系統未通電或故障狀態下不能運行。控制系統集中裝於一個機體內控制面板上。

    PLC自動控制系統具有限制鼓風機功率消耗的電流超載保護回路，及所有必須的如喘振和環流等的控制回路。控制面板－可靠防塵的觸摸式面板具有所需的符號和信號燈以顯示可調出口擴壓導葉和進口導葉的位置、總運行時間、電流和緊急停機按鈕。低壓控制系統裝於保護等級為IP54的鋼制櫃內，並提供與外部接線用的接線端子。

 超低噪音技術

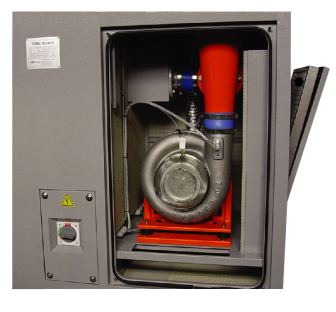

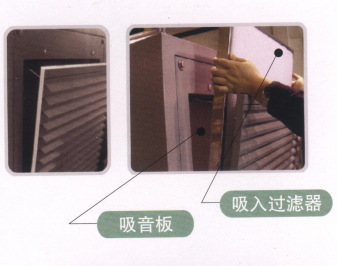

TurboMAX空氣懸浮離心鼓風機外部箱體內部裝設吸音材料。進風口內壁也裝有吸音材料並與空氣篩檢程式部分的吸音板共同組成進風口的消音降噪結構。在機箱內部設置了消音器與氣動放空閥，通過彈性接管與鼓風機連接，既可以減少來自入口管道的壓力損失，也可以降低噪音。正常運行後噪音低於80dB。

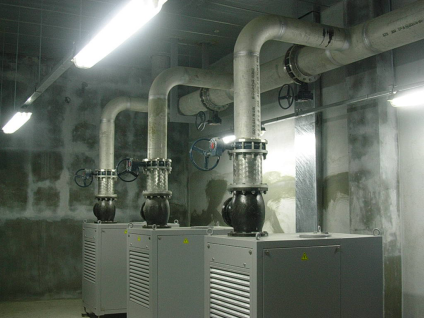

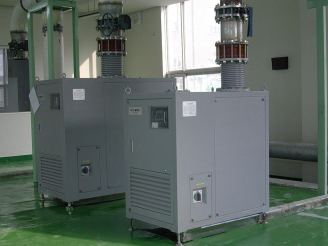

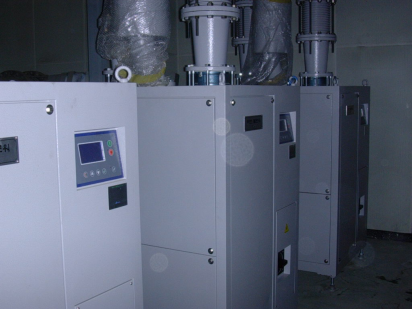

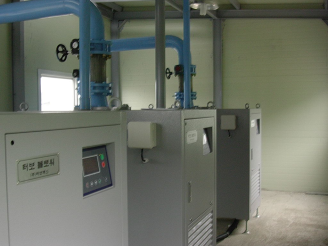

工程實績

首爾再生物水污水 MAX 300

晉州污水廠　MAX200



益山污水廠     MAX 300



清州污水廠　MAX150



富安污水廠　MAX 150



秋山污水廠



斧山汙水處理廠 MAX200

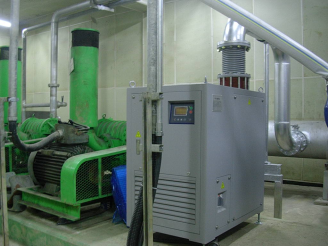

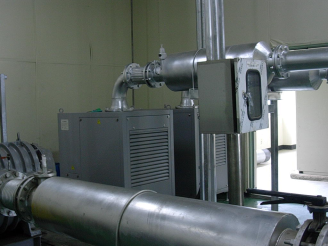

羅茨與空氣懸浮鼓風機

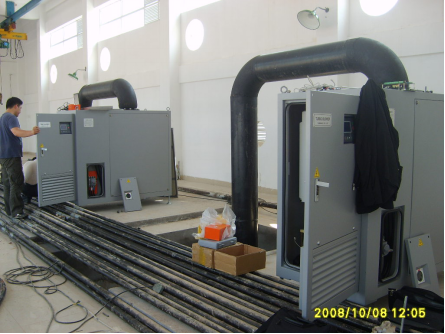

廣東中山南郎鎮汙水處理廠

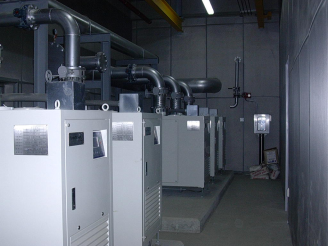

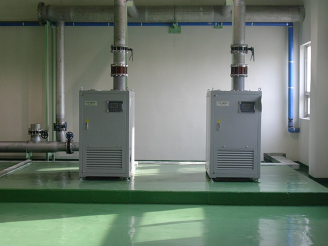

現場效果



廣東東莞道窖汙水處理廠 5萬噸

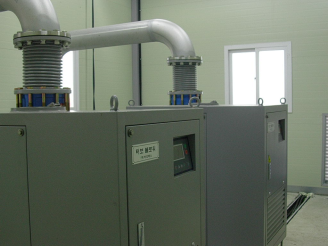

安裝管道

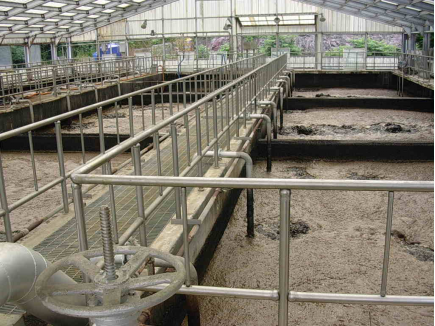

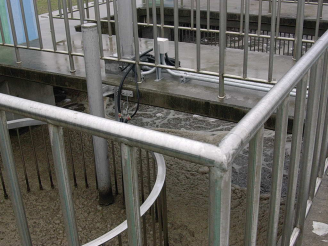

曝氣效果圖

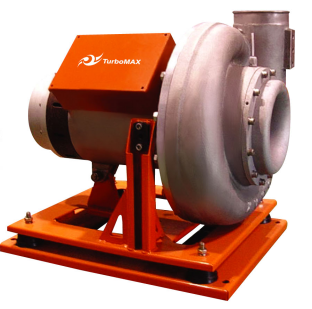

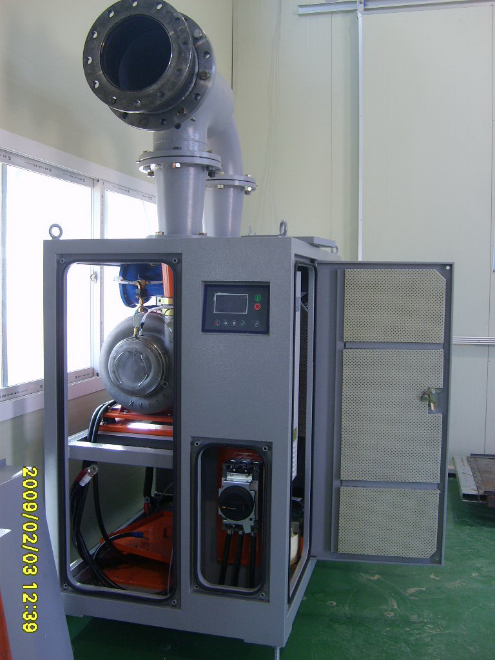

MAX 300　外型

性能参數

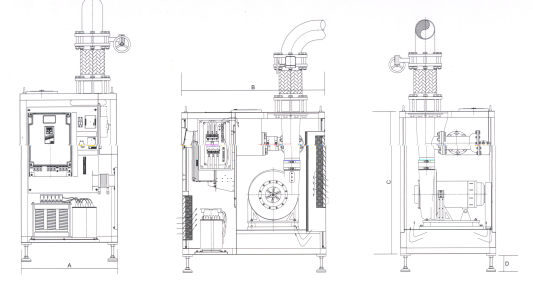

型號	風壓〔mmAq〕	風量 (m3/min)	額定功率 〔HP〕	出口管徑 〔PIPE〕	尺寸〔mm〕				重量 〔kg〕
					A	B	C	D
Max30-0.4S	4000	21	30	100A	750	1000	800	150	250
Max30-0.8S	8000	13
Max30-1.2S	12000	9.5
Max30-1.5S	15000	8
Max50-0.4S	4000	41	50	125A	750	1000	800	150	250
Max50-0.8S	8000	25
Max50-1.2S	12000	18
Max50-1.5S	15000	15
Max75-0.4S	4000	63	75	200A	800	1200	1050	150	415
Max75-0.8S	8000	38
Max75-1.2S	12000	28
Max75-1.5S	15000	23
Max100-0.4S	4000	79	100	200A	850	1300	1250	200	550
Max100-0.8S	8000	51
Max100-1.2S	12000	37
Max100-1.5S	15000	31
Max150-0.4S	4000	131	150	250A	850	1700	1250	200	750
Max150-0.8S	8000	76
Max150-1.2S	12000	56
Max150-1.5S	15000	47
Max200-0.4S	4000	165	200	250A	950	1550	1250	200	830
Max200-0.8S	8000	102
Max200-1.2S	12000	75
Max200-1.5S	15000	63
Max300-0.4S	4000	245	300	250A	1100	1750	1850	200	1100
Max300-0.8S	8000	152
Max300-1.2S	12000	112
Max300-1.5S	15000	94



性能選擇曲線表
